Automatización
Ejecución automática de tareas industriales, administrativas o científicas haciendo más ágil y efectivo el trabajo y ayudando al ser humano. permite ante la falla del suministro de energía eléctrica externa, poner en marcha el grupo, hacer caer las contactores o llave motorizada correspondientes a la entrada externa y dar energía a la del grupo generador interno, luego de cumplir con las pautas de encendido previstas para el mismo.
Generalidades
Sus especificaciones varían de acuerdo a la opción del cliente con respecto a los accesorios que quiera adherir, así como con las marcas de contactores que quiera instalar. Las marcas más comunes con que trabajamos son: LG, ABB, Lovato, Telemecanique, General Electric e Idea.
Materiales
1. Planta de energía
2. Contactor
- Interruptor electromagnetico o dispositivo eléctrico que Sensa el voltaje suministrado por la electrificadora y desconecta el sistema del suministro normal en caso de falla por:
* Bajo voltaje
* Alto voltaje
* Falta de fase Inversión en la secuencia de fases. - Ordena que el arrancador automático de la planta de emergencia, la haga funcionar.
- Conecta el sistema al suministro de emergencia, una vez la planta se encuentre generando normalmente y el voltaje no sea, ni alto ni bajo.
- Pasa de nuevo la carga al suministro normal, cuando éste se restablezca.
- Permite que la planta de emergencia trabaje un rato en vacío con el fin de que se enfríe.

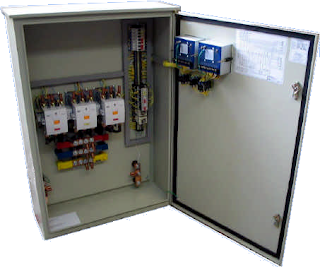

3. Gabinete de potencia
4. Gabinete de control
5. Sistema de temporizador
6. Operación manual
7. Alambre de control
8. Alambre de potencia
Funcionamiento
CAIDA DE TENSION POR DEBAJO DE 180 VOLTS DE MANERA SOSTENIDA POR UN TIEMPO PROGRAMADO
1. Arranque de motor
Pone en contacto el grupo, operación que verifica encendiendo la luz indicadora de CONTACTO, seguidamente energiza el burro de arranque, encendiendo la luz del indicador ARRANQUE, y una vez establecido, quita la energía al arranque. Esta operación se verifica con el apagado de la luz correspondiente.
A partir de este momento, espera el tiempo programado para precalentamiento del motor (programable de 0 a 256 segundos).
2. Transferencia de cargas
Una vez superado el tiempo de precalentamiento, inicia la transferencia, habiendo anteriormente desconectado ya la de red, procede a conectar el grupo.
En caso de encontrarse en periodo de espera para transferir, y encontrar que la tensión de red se ha normalizado, no produce la transferencia y salta al paso de reconexión en espera que se venza el tiempo de retorno estable de la tensión de red.
3. Espera normalización red externa
Una vez terminada la rutina de transferencia de cargas, queda en espera del retorno de la red externa, y controlando permanentemente el normal funcionamiento del grupo generador.
4. Reconexión a red externa
Cuando se detecta el retorno de red externa, la unidad esperará que la misma se mantenga normal por un periodo programable de 0 a 255 segundos Superado tal tiempo se producirá el paso a la rutina de reconexión a red externa.
5. Finalización maniobra de reconexión a red externa
Una vez devuelta la carga a Red Externa, se esperará el tiempo programado de apagado del motor (tiempo variable de 0 a 255 segundos), útil por ejemplo para permitir una baja de temperatura del motor por encontrarse sin carga antes de apagarlo. Luego de este tiempo se quitará el contacto al grupo finalizando así el ciclo de transferencia por falla en el suministro de la Red Externa.
Una vez apagado el grupo normalmente, el sistema permanecerá en alerta para una nueva llamada de transferencia.
